KXZ-3 数字测斜仪(全空间)

KXZ-3 数字测斜仪(全空间)

测斜深度:≤1200米 ;
顶角测量范围及误差:0~180°;误差为±0.1° ;
方位角测量范围:0~360° ;
分类:测斜仪

KXZ-3 数字测斜仪(全空间)产品介绍

本仪器是一种新型的高精度数字全空间井斜测量仪器,用于在非磁性矿区对工程孔、定向孔、水平孔、对接孔和岩心钻孔等施工时进行定向和测斜。提供钻孔的深度、工具面向角、顶角及方位角等参数,可广泛应用于工程、水文、油田、煤田、地质等测井**域。

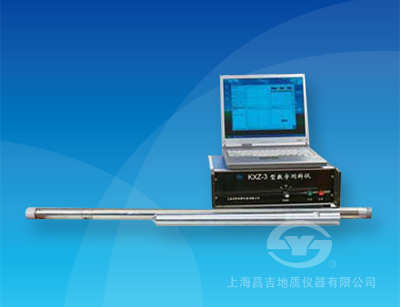

  本仪器由笔记本电脑(自备)、地面控制单元、测斜探管三部分组成;采用数据编码长线传输技术、电缆传输数据准确可靠;高性能传感器测量结合数字信号处理技术,测量结果精度高、稳定性好;由RS-232串行口直接将数据上传**笔记本电脑,显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据;连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。



一、技术指标

 1、测斜深度:  ≤1200米 ;
 2、参数参量范围与误差  顶角测量范围及误差:0~180°;误差为±0.1° ;
 方位角测量范围:0~360° ;
 顶角 1~3°或177~179°:误差为±3.0° ;
 顶角3~177°:误差为±1.5° ;
 工具面向角测量范围:0~360° ; 误差为 2.0° (备选参数)  ;
 3、测量方式:   定点测量,测点深度间隔及测点数任意确定;
 4、工作电源:  AC 220V±10%,50Hz ;
 5、地面控制单元工作环境:  温度:-10℃~50℃ ;
 相对湿度:≤85% ;
 6、测斜探管工作环境:  温度:0℃~75℃ ;
 耐压:≤15MPa ;
 7、测斜探管:

 外型尺寸:Φ40×1600(mm) ;

 重量:7(kg) ;

 8、记录方式:  实时记录日期、时间,打印测量结果 。
