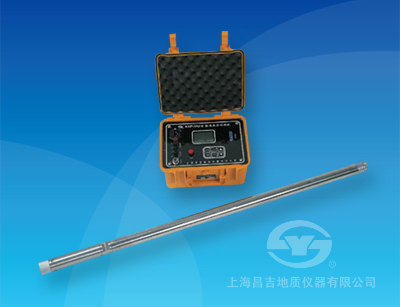

KXP-3A2 轻便数字测斜仪

KXP-3A2 轻便数字测斜仪

测斜深度:≤1200米
顶角测量范围: 0~50°,测量误差:±0.2° ;
方位角测量范围:0~360° ;
分类:测斜仪

KXP-3A2 轻便数字测斜仪产品介绍

本仪器是一种新型的数据自动记录的经济型的数字井斜测量仪器,适用于非磁性矿区垂直或定向井(孔)的顶角和方位角的测量,也适用于非磁性矿区定向钻孔控制顶角、方位角的测量,可广泛应用于孔径大于40mm的工程、水文、油田、煤田、地质等**域钻孔的井斜测量。



一、主要特点

1、采用高精度的重力加速度计和三维磁阻传感器组成仪器测量系统,灵敏度高、重复性好、体积小。
2、应用现代数字信号处理技术,准确计算顶角和方位角,使测量结果达到高精度的要求。
3、应用现代通信编码长线传输技术,实现长电缆数字信号可靠传输,提高仪器的抗干扰能力。
4、测斜探管取消了重锤摆动部件,使仪器抗震性能极大地提高;实际测点深度间隔及测点数可任意选择,提高了测量效率。
5、采用高亮度LCD图形显示方式,由6个控制键完成控制单元的人机交互操作,测量数据自动记录储存,无需人工干预。
6、键盘操作与显示界相面结合,使用更方便,选购微型打印机,还可进行现场打印测斜结果。



二、技术指标

 1、测斜深度:  ≤1200米
 2、测量范围与测量误差:  顶角测量范围:  0~50°,测量误差:±0.2° ;
 方位角测量范围:0~360° ;
 顶角1~3°时: 测量误差:±5.0° ;
 顶角3~50°时,测量误差:±3.0° ;
 3、测量方式:  定点测量,测点深度间隔及测点数任意确定 ;
 4、数据存储:  **大100组测量数据 ;
 5、电源:  交流 220V±10% ,50Hz ;
 6、地面控制单元工作环境  温度:-10℃~50℃ ;
 相对湿度:≤85% ;
 7、测斜探管工作环境  温度:0℃~55℃ ;
 耐压:≤15MPa ;
 8、地面控制单元  外型尺寸:270×220×155(mm) ;
 重量:2.4(kg) ;
 9、测斜探管

 外型尺寸:Φ40×1600(mm) ;

 重量:10(kg) 。
