KXP-3D型全空间数字测斜仪

KXP-3D型全空间数字测斜仪

测量深度: ≤1500米
顶角测量范围: 0°~180°, 误差: ±0.2°
分类:测斜仪

KXP-3D型全空间数字测斜仪产品介绍

一、产品用途和特点
    KXP-3D型全空间数字测斜仪是一种新型的全空间高精度数字井斜测量仪器,专为满足非磁性区域对工程孔、定向孔、水平孔、对接孔和岩心钻孔等施工时进行测斜与定向控制而设计的新型装置,采用无缆遥控工作方式,本仪器可广泛应用于工程、水文、油田、煤田、地质、矿业、水利、铁道、建设等部门的地质工程、施工及检测等测井**域。

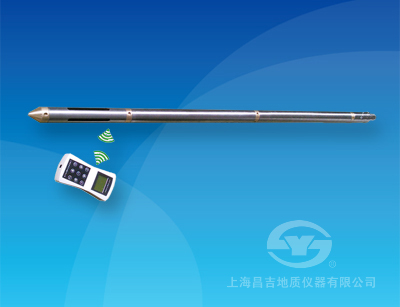

仪器由手持控制器、测斜探管、充电器、无线收发装置等组成,设计为便携式,整套设备采用数字测量技术,采用高性能传感器并结合数字信号处理技术,测量结果精度高稳定性好。
通过手持控制器控制测量,全部数据存贮在测量探管中,数据经手持控制器处理后,即可得到钻孔各处的深度、顶角和方位角的测量结果。手持控制器亦可无线方式将数据上传**计算机进行专用软件(选配)处理,并通过打印机现场打印测量结果。
    专用软件(选 配)数据处理方法科学并可直观的显示测量数据和平面、剖面、侧面投影图及空间轨迹图,并自动保存测量数据,整套仪器操作简单可靠,适合于野外作业使用。

二、 主要性能指标
1、 测量深度:       ≤1500米
2、测量范围与误差
顶角测量范围:      0°~180°, 误差: ±0.2°
方位角测量范围:     0°~360°, 误差: ≤5.0 (当顶角 1~3、177~179时)
                                         ≤3.0 (当顶角3~177时)
3、测斜探管外径:     Φ40 mm×1270mm
4、 重量:                 6.5kg
5、手持控制器外型尺寸: 78 mm×155 mm×38mm
6、使用环境
测斜探管:          0C~55C
手持控制器:        -5C~50C、相对湿度:≤85%;
7、测斜探管耐压:         20MPa
8、电    源:    内置锂电池。
9、测量方式: 无需事先设定,测斜探管到位即可测量,手持控制器可存储约250组测点数据或1000个测点数据。
10、 数据传输方式: 无线传输,遥控距离在3 米以内,smart开关,无需打开探管即可正常工作。
11、连续工作时间: 测量探管:   >24 小时
                   手持控制器:  >40 小时(关背光); >20  小时(开背光)
