KXZ-1A 型 数字测斜仪

KXZ-1A 型 数字测斜仪

测斜深度: ≤1200米;
参数参量范围与精度: 顶角测量范围: 0O~50O;
分类:测斜仪

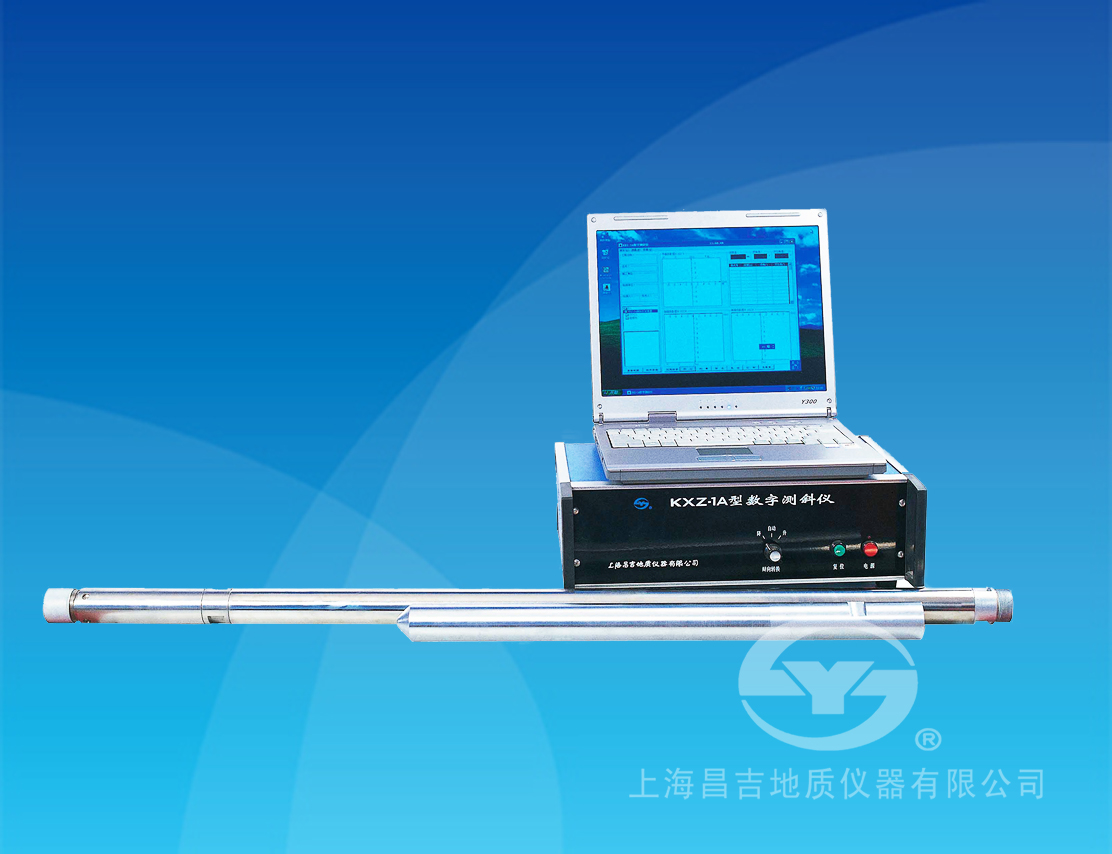

KXZ-1A 型 数字测斜仪产品介绍

KXZ-1A型数字测斜仪是一种新型的高精度数字井斜测量仪器,用于垂直或定向井(孔)的顶角和方位角的高精度测量,也可用于定向钻孔控制顶角、方位角和工具面向角的高精度测量,同时准确地测量钻孔深度等参数;广泛应用于工程、水文、油田、煤田、地质等测井**域孔径大于40毫米的钻井顶角和方位角的测量。

一、主要技术特点
1、采用高精度两维顶角测量传感器、三维的集成地磁场测量传感器,能**测量钻孔的顶角和方位角。
2、采用三维的集成地磁场测量传感器测量地磁场信号,通过惯性导航系统的方式建立方位角数值计算数学模型,测量计算方位角。
3、应用现代数字信号处理技术、现代通信编码长线传输技术,数据传输可靠,抗干扰能力强。
4、测点深度间隔及测点数可任意选择,测量数据自动记录储存,测量效率高。
5、实时记录日期、时间,现场打印测量结果。

二、主要技术指标和参数
1、测斜深度:              ≤1200米;
2、参数参量范围与精度:    顶角测量范围:  0O~50O;
顶角 0O~20O时: 测量精度为0.1O;
顶角20O~50O时: 测量精度为0.2O;
方位角测量范围:        0O~360O;
顶角 1O~3O时:          测量精度为 3;
顶角3O~50O时:         测量精度为1.5O;
具面向角测量范围:      0O~360O 可选参数);
测量精度为:            1.5O;
3、测量方式:              定点测量,测点深度间隔及测点数任 意确定;
4、工作电源:              AC220V±10% /50Hz;
5、地面控制单元:          外型尺寸: 385㎜×300㎜×240㎜;
                           重量: 8㎏;
6、测斜探管:              外型尺寸:Φ40㎜×1600㎜;
                           重量: 7㎏。
