KXZ-2 水平数字测斜仪

KXZ-2 水平数字测斜仪

测斜深度:≤1200米。
顶角测量范围:-60~60°,误差为±0.1° ;
方位角测量范围:0~360°,误差为±1.5° ;
分类:测斜仪

KXZ-2 水平数字测斜仪产品介绍

本仪器是专为测量水平钻孔的倾斜角和方向而研制的新型装置。本仪器采用了新颖的高精度传感器和计算机技术,其性能大大优于一般的水平测斜仪器,可广泛应用于矿业、水利、铁道、建设等部门的地质工程、施工、检测中非磁性岩层中的水平孔测量。

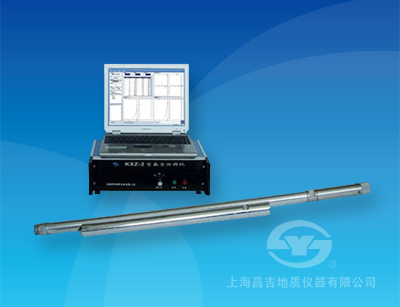

  本仪器由笔记本电脑(自备)、地面控制单元、测斜探管三部分组成;采用数据编码长线传输技术、电缆传输数据准确可靠;高性能传感器测量结合数字信号处理技术,测量结果精度高、稳定性好;由RS-232串行口直接将数据上传**笔记本电脑,显示清晰、直观的测量数据及平面、剖面、侧面投影图并存储测量数据;连接彩色喷墨打印机可打印A4版面测斜数据、平面、剖面、侧面投影图及空间轨迹图。



一、技术指标

 1、测斜深度:  ≤1200米。
 2、参数参量范围与误差  顶角测量范围:-60~60°,误差为±0.1° ;
 方位角测量范围:0~360°,误差为±1.5° ;
 工具面向角测量范围:0~360°, 误差为±2.0°(备选参数) ;
 3、测量方式:   定点测量,测点深度间隔及测点数任意确定 ;
 4、工作电源:  AC 220V±10%,50Hz ;
 5、地面控制单元工作环境:  温度:-10℃~50℃ ;
 相对湿度:≤85% ;
 6、测斜探管工作环境:  温度:0℃~55℃ ;
 耐压:≤15MPa ;
 7、地面控制单元  外型尺寸: 385×300×240(mm) ;
 重量: 8(kg)  ;
 8、测斜探管

 外型尺寸: Φ40×1600(mm) ;

 重量: 7(kg)  ;

 9、记录方式:  实时记录日期、时间,打印测量结果 。
