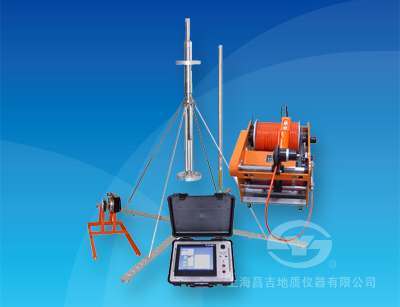

JJC-1EG型 灌注桩孔径检测系统

JJC-1EG型 灌注桩孔径检测系统

孔径测量范围:
标准配置: Ф500mm~Ф1600mm (JJY-2型)。
分类:灌注桩孔径检测系统

JJC-1EG型 灌注桩孔径检测系统产品介绍

本系统主要用于城市建筑、楼寓建造、桥梁建设、高速铁路、跨海大桥、高架道路等各类重大工程建设中钻孔灌注桩的成孔质量检测。该系统采用计算机技术和配套专用软件,实时显示处理各项检测数据和曲线,快速绘制成孔质量报告。本系统策略准确,使用方便,工作效率高,实为桩孔质量检测的**设备。



一、主要技术特点
1、JJC-1E以**新全数字化系统在前几代系统的基础上,技术指标全面升级,测斜、井径测量合二为一,更高精度更实用。
2、测试准确,使用方便,工作效率高。
3、控制系统采用工控机为主体,抗干扰、性能强,使用**方便。
4、生产十余年来,在全**各地重大工程中得到广泛应用,并远销海外,深受好评。



二、主要技术指标和参数
1、孔径测量范围:
   标准配置:       Ф500mm~Ф1600mm (JJY-2型)。
   用户选择配置:   A、在标准配置下,测量腿安装扩展腿,测量范围可扩展**2000mm;
                    B、Ф1500mm~Ф2500mm (JJY-5型);
                    C、在用户选择配置B下,测量腿安装扩展腿,测量范围可扩展**2800mm。
2、孔径测量误差:   ≤±5mm
3、沉渣、井斜测量一次完成
4、孔径、井斜测量一次完成
5、电缆长度:      100m(常规**长可配125m)。
6、电缆拉力:      0.35t (拉断力 0.65t)。
7、备有速报和检测报告的标准格式供选用。
8、全面配备垂直度检测和沉渣检测探管及所有处理软件
