JJC-1D 灌注桩孔径检测系统

JJC-1D 灌注桩孔径检测系统

孔径测量范围:
标准配置: Ф500mm~Ф1600mm (JJY-2型)。
分类:灌注桩孔径检测系统

JJC-1D 灌注桩孔径检测系统产品介绍

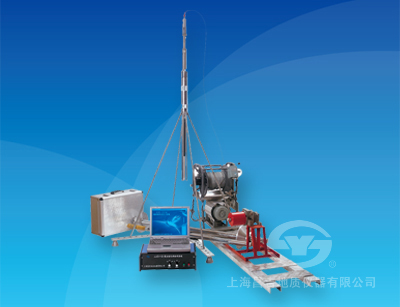

本系统主要用于钻孔灌注桩的成孔质量检测。全套设备包括井径、沉渣、垂直度的测量探头及绞车、电缆、井口滑轮等主要部件。主机采用笔记本电脑和便携式打印机。检测时可实时显示各项检测数据和曲线,并将这些数据存储并打印输出。可方便的编制检测速报和成孔质量检测报告,资料的存储和处理方便、快捷,可以大幅度地提高工作效率和质量。



一、主要技术特点
1、采用计算机技术和配套专用软件,实时显示处理各项检测数据和曲线,快速绘制成孔质量检测报告。
2、测试准确,使用方便,工作效率高。
3、生产十余年来,在全**各地重大工程中得到广泛应用,并远销海外,深受好评。



二、主要技术指标和参数
1、孔径测量范围:
   标准配置:  Ф500mm~Ф1600mm (JJY-2型)。
   用户选择配置: A、在标准配置下,测量腿安装200mm的扩展腿,测量范围可扩展**2000mm;
                  B、Ф1500mm~Ф2500mm (JJY-5型);
                  C、在用户选择配置B下,测量腿安装770mm的扩展腿,测量范围可扩展**2800mm。
2、孔径测量误差:  ±15mm(JJY-2型);
                   ±25mm(JJY-5型)。
3、井径仪供电电流:10mA。
4、井径仪灵敏度:  ≥100mV/10cm (供电电流10mA时)。
5、电缆长度:      100m(**长可配125m)。
6、电缆拉力:      0.35t (拉断力 0.65t)。
7、备有速报和检测报告的标准格式供选用。
8、笔记本电脑容量大,可满足存储资料的各种要求。

注:(1)备有速报和检测报告的标准格式供选用。
    (2)笔记本电脑自备。
