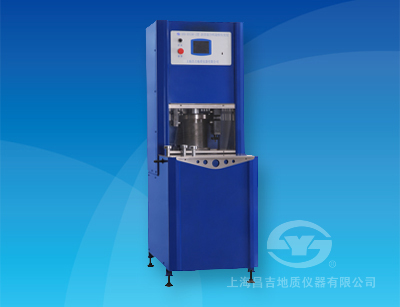

SYD-XY150-1型 沥青混合料旋转压实仪

SYD-XY150-1型 沥青混合料旋转压实仪

旋转压实位移范围: (0~250)mm。
成型试件高度范围: (50~170)mm。
旋转压实位移精度: 小于0.10mm。
分类:旋转压实仪

SYD-XY150-1型 沥青混合料旋转压实仪产品介绍

本仪器是参照中华人民共和**交通行业标准JT/T 724-2008《旋转压实仪》、JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T 0736-2011《沥青混合料旋转压实试件制作方法(SGC)》规定的要求,及美**材料实验协会ASTM D6925标准、美**各州公路与运输官员协会AASHTO T312标准等,并吸收了各**旋转压实仪的先进技术,博采众长而设计制造的。适用于用电气动式旋转压实法成型φ150㎜或φ100㎜(另行选购)沥青混合料、乳化沥青及冷再生混合料圆柱体试件的压实成型,以供实验室进行沥青混合料物理力学性质的试验。



一、主要技术特点
1、采用高硬度**钢作为框架,确保**的角度控制。
2、电气动式伺服控制调节。
3、彩显触摸控制系统,可直接与计算机连接,通过接口微机可显示各种曲线图表,并与触摸屏实现无扰连接,共同对仪器实施控制。
4、可轻松设定旋转压实角度、压实压力、旋转速度、旋转次数等测试参数。
5、压实过程中能测量并实时显示试模旋转的角度、压实压力、试件压实度、旋转次数等重要参数。
6、对压实实验结果进行保存、绘图、打印等操作。
7、二种操作模式完成压实实验:⑴ 预设旋转次数,⑵ 预设指定高度。
8、接口配置:1个USB接口、1个RS232接口。
9、一体化内置脱模器。
10、可对试模旋转工作室进行加热保温(选配)。
11、可用于乳化沥青及冷再生混合料的压实实验。




二、主要技术参数及指标
1、旋转压实位移范围:   (0~250)mm。
2、成型试件高度范围:   (50~170)mm。
3、旋转压实位移精度:   小于0.10mm。
4、旋转压实角度:       (0~2)°、±0.02°可调,出厂时设置为1.16°±0.02°(内角),可定制更大角度。
5、旋转压实压力:       (0~1000)kPa±3%可调,出厂时设置为600kpa±2%,可定制更大压力。
6、旋转速度:           (30±0.3)r/min,可定制连续可调转速。
7、旋压次数:           (0~999)次。
8、位移测量:           (0~220)mm。
9、试模尺寸:           标准配置Φ150mm,可订做Φ100mm。
10、施加压力方式:      气动。
11、整机的外型尺寸:    900mm×700mm×1800mm(长×宽×高)。
12、仪器外包装尺寸:    1000mm×800mm×1950mm(长×宽×高)。
13、模具重量:          7.5kg。
14、整机重量:          400kg。
15、工作电源:          AC(220±5%)V、50Hz;整机功耗1000W。
16、气源要求:          压力不低于1.3Mpa,容积60升,12kg启动。
