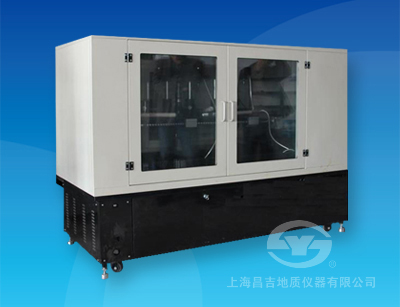

SYD-0719C型 自动车辙试验仪(三轮科研型)

SYD-0719C型 自动车辙试验仪(三轮科研型)

位移的测量范围: (0~30)mm
位移的测量精度: 小于±0.01mm
试验时间: (60~240)min
分类:车辙试验仪

SYD-0719C型 自动车辙试验仪(三轮科研型)产品介绍

本仪器是根据中华人民共和**行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0719-2011《沥青混合料车辙试验》所规定的要求设计制造的,适用用于沥青混合料的高温抗车辙能力的测定,也可用于现场沥青混合料的高温稳定性试验。

一、主要技术特点
1、本仪器为落地式结构,采用PC机控制技术,测试过程自动控温、自动计时、实时显示车辙的位移量,并自动记录位移曲线,打印报表。
2、试验时同时显示时间与位移、时间与温度变化曲线,为研究沥青混合料车辙特性的科研单位提供实践依据。
3、本仪器能够在试验温度45℃~85℃,轮压为0.7MPa下进行车辙试验,标准试验时间为60min。
4、采用**温度传感器采集温度,PWM调制方进行式温度控制,温度稳定性高,无过冲,长时间试验无温度漂移(杜**了一般热电偶温度传感器长时间工作温度漂移对试验数据的影响)。
5、采用高精度的A/D(16位)、D/A(16位)模块,确保位移测量及温度控制的精度和分辨率。恒温箱采用外循环加热方式,温场均匀。
二、主要技术指标及参数
① 主要技术指标
⑴ 适用标准:          **家交通部行业标准JTG E20-2011中的T0719-2011
⑵ 碾轮的碾压速度:    (42±1)次/分(单程)
⑶ 试验小车运动距离:  (230±10)mm
⑷ 碾轮的橡胶硬度:    78±2(**际标准硬度)
⑸ 碾轮与试模接触压强:(0.7±0.05)Mpa(60℃时),可调**0.8、0.9Mpa
⑹ 位移的测量范围:    (0~30)mm
⑺ 位移的测量精度:    小于±0.01mm
⑻ 试验时间:          (60~240)min
⑼ 恒温箱的控制范围:  室温~80℃(可任意设定),控制精度±0.5℃
⑽ 整机的外型尺寸:    2170mm×960mm×1500mm(长×宽×高)
⑾ 整机的重量:        800kg
⑿ 试模尺寸:          300mm×300mm×50mm(标准),可对(30~100)mm厚度的试件进行车辙试验
② 主要技术参数
⑴ 工作方式:          浸水试验和非浸水试验
⑵ 温度测量精度:      ±0.1℃
⑶ 环境温度控制精度:  ±0.5℃
⑷ 试模温度控制精度:  ±0.5℃
⑸ 温度测量通道数量:  2通路
⑹ 可同时做试件数量:  3个
⑺ 试件的养生个数:    9个
⑻ 碾压运动方式:      试轮动
③ 工作电源
⑴ 三相电源:            AC380V、50Hz,10A,三相四线制、带零线
⑵ 单相电源:            AC220V、50Hz,**, 单相三线、带接地线
