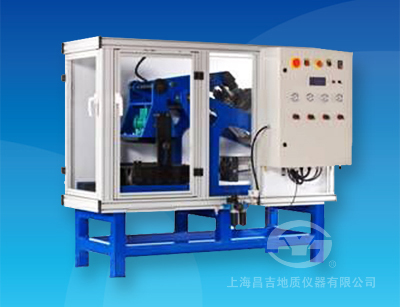

SYD-0703-2型 沥青混合料振动轮碾成型机

SYD-0703-2型 沥青混合料振动轮碾成型机

总 功 率: 300W
电 源: AC220V、50/60Hz
最大轮碾载荷: 55kN
分类:车辙试验仪

SYD-0703-2型 沥青混合料振动轮碾成型机产品介绍

本仪器是根据中华人民共和**行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的相关规定,采用气动加载工作方式,适用于将热混沥青材料并模拟现场情况制作沥青试件,试件可用于做车辙试验,切成柱体或取芯后可用于间接拉伸和残余应变试验。本仪器可按欧标或**标要求规格制作沥青试块,
    本仪器经交通部公路工程检测仪器计量检定站校验,试验数据与同类原装进口设备一致。性能稳定,工作可靠。



一、主要技术特点
1、采用日本三菱PLC作为控制系统的核心,安全,可靠,稳定。本系统具有完善的自我保护功能,具备在复杂工况环境下长期工作的能力。
2、选用日本三菱触摸屏作为人机对话窗口,操作界面清晰可视性好,采用中英文双重界面。设定操作参数简单,实时显示工作过程相关数据。
3、振动碾压方式,采用日本松下变频器,可在(0~50)Hz间任意改变振动频率,仿真现场振动碾压。
4、扇形钢滚轮碾压,碾压速度可调控,操作者可以选择和设定每分钟碾压次数。
5、轮碾成型机模具尺寸为:300mm×300mm,300mm×400mm,305mm×300mm,305mm×400mm模具厚度尺寸:(50~120)mm,根据用户的要求制作,适合于车辙仪使用。
6、**大压实载荷55KN,等效于现场**大静态碾压滚轮。
7、通过4个调压阀旋钮,操作者可以调整和设定压实载荷水平。
8、安全防护门。打开三个防护门中的任意一个防护门,设备断气、断电,保护操作者安全。
9、试件可做车辙试验,切成柱体或取芯后可做间接拉伸和残余应变试验。
10、人性化设计,模具的插入和取出方便。



二、主要技术参数及指标
1、总   功   率:      300W
2、电        源:      AC220V、50/60Hz
3、**大轮碾载荷:      55kN
4、碾 压  行 程:      ±150mm
5、碾 压  速 度:      可调,**大每分钟10次
6、试 件  板 厚:      50mm ~120mm,可调
7、振 动  频 率:      0Hz ~50Hz,可调
8、压 缩  空 气:      0.6MPa ~0.8MPa,700升/分
9、机器外形尺寸:      1780mm×950mm×1550mm
10、机 器 重 量:      约750kg
