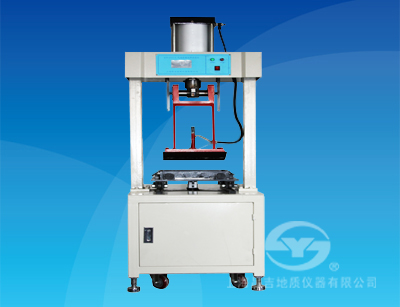

SYD-0703-1型 气动车辙试样成型机

SYD-0703-1型 气动车辙试样成型机

碾轮压实线荷载控制精度: ±3 N/㎝ 。
碾轮温度控制范围: (室温~200) ℃。
碾轮温度控制精度: ±5 ℃ 。
分类:车辙试验仪

SYD-0703-1型 气动车辙试样成型机产品介绍

本仪器是根据中华人民共和**行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0703-2011《沥青混合料试件制作方法(轮碾法)》规定的要求设计制造的,主要用于车辙试验前对沥青混合料试件做碾压成型,该试件可供测定沥青混合料的高温抗车辙能力,沥青混合料配比设计的高温稳定性等沥青混合料物理力学性质试验时使用。
本仪器集机械、电气、气压为一体,和同类产品相比,具有体积小、自动化程度高、功能强、操作方便等特点,是沥青混合料碾压成型的理想仪器。

一、主要技术特点
1、采用触摸屏控制及显示,工作参数可保存,操作简单,设定方便。
2、试验时过程数据可以实时显示。
3、设备具有自诊断功能,有故障码提示。
4、气压控制碾轮压力在(0~20)kN范围内可任意调整。
5、试模的高度可在(30~100)mm范围内可任意调整。
6、安装试模的夹紧机构先进,安全可靠使用方便。
7、碾轮温度可根据试验要求任意设定,温控范围宽、精度高、稳定性好,采用PWM调制方式进行温度PID控制,当前温度可实时显示。
8、碾压成型试件分两个过程,每个过程都可自动完成,减少操作步骤,基本做到一键完成。
9、碾压压力控制**,并可以在碾压过程中实时显示当前压力值。

二、主要技术参数及指标
1、碾轮半径:               500 mm,宽度为300 mm。
2、碾轮压实线荷载控制范围: (200~700)N/㎝(可任意调整,出厂前调整到300 N/㎝)。
3、碾轮压实线荷载控制精度: ±3 N/㎝ 。
4、碾轮温度控制范围:       (室温~200) ℃。
5、碾轮温度控制精度:       ±5 ℃ 。
6、碾压次数:               12次/min ± 1次/min。
7、试模规格:               300 mm ×300 mm ×(30~100)mm。
8、外型尺寸:               1200㎜×700mm×2000㎜(长×宽×高)。
9、整机重量:               350kg。
10、工作气源:              公称容积流量:40L/min,额定排气压力:0.7Mpa。
11、工作电源:                 AC380V、50Hz ,3.0kW(三相四线制、带零线)。
