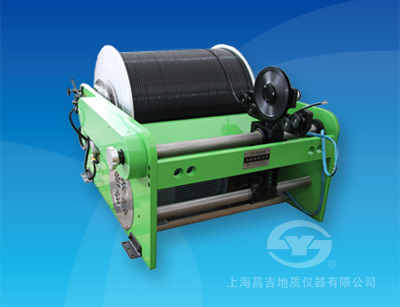

JC-3000型自动排缆绞车

JC-3000型自动排缆绞车

速度范围:0 m/min~30 m/min;
深度范围:0 m~3000 m;
控制方式:集成智能控制面板;
分类:绞车系列

JC-3000型自动排缆绞车产品介绍

JC-3000型自动排缆绞车是根据野外钻孔测井实际工作需要研制的专用绞车。本绞车采用单片机控制技术、液晶显示屏显示方式、集成智能控制操作软件,为机电一体化设计的自动排缆绞车。本绞车具有自动排缆、提升和下放测井探管的能力;具有自动/手动、恒速控制、点测/连测、深度自动校正、电缆拉力显示和超限报警等各项功能。本绞车的技术指标和使用功能符合中华人民共和**地质矿产行业标准DZ/T 0196.8-1997 测井仪通用技术条件 《测井绞车和控制器》规定的要求,适用于地质、冶金、煤田、油田、工程等钻孔各类参数井下探管的测井,特别在井深3000米时更具优越性



一、主要技术特点
 1、具有自动排缆功能,通过机械结构的精密组合能获得满意的自动排缆效果。
 2、采用单片机控制技术、液晶显示屏显示方式,仪器的自动化程度高,实时信息全面,技术指标先进,恒速控制达到“DZ/T 0196.8-1997”A级标准。
 3、多用途、通用性的设计思想,电缆的下放和提升具有自动/手动、恒速控制、点测/连测、深度校正等功能,适合用户不同的测井需求。
 4、可靠的安全性能设计,不仅具有突然断电的自动刹车的功能,而且在断电后手摇提升时,采用正向摇动上升、反向自动刹车装置,安全可靠。

 5、先进的仪器保护功能,具有运行过程中拉力超限自动停车保护功能,确保井下探管和本仪器的安全性。



二、主要技术指标和参数

  1、速度范围:   0 m/min~30 m/min;
  2、深度范围:   0 m~3000 m;
  3、控制方式:   集成智能控制面板;
  4、恒速范围:   0.5 m/min ~20 m/min,误差±5%;
  5、显示范围:   0m~9999.99 m,误差≤±0.4‰;
  6、控制方式:   自动、手动、校验;
  7、控制方向:   上升、下降;
  8、测量方式:   点测、连续;
  9、电缆规格:   嵌装/塑胶电缆任选;
  10、工作温度:   -10 ℃~70 ℃;
  11、工作电源:   AC(220±10%)V,50Hz;
  12、电机功率:   2200W;
  13、绞车净重量:   155kg(不含电缆);
  14、体积:   主机1040mm×880mm×640mm(长×宽×高);
  控制箱400mm×230mm×290mm(长×宽×高)。
