KXO-1型 基坑位移测斜仪

KXO-1型 基坑位移测斜仪

探管尺寸: φ34㎜×800mm ;
加速度计传感器正交误差: ≤0.5°;
导轮间距: 500mm;
分类:工程类仪器

KXO-1型 基坑位移测斜仪产品介绍

 KXO-1型基坑位移测斜仪(工程测斜仪是通过倾角精密测量确定位移的仪器,主要用于监测深基坑、边坡、地基,桥墩等基础在观测时期内的水平位移。通过钻孔方式,将测斜槽管埋入地下,当基坑、边坡、地基产生形变时,测斜槽管随之变形,测斜探头上的滑轮顺槽而上或下逐点测量,从而可**测出水平位移量。根据水平位移量的值大小做出预报,指导施工;测量桥墩时,将测斜测头固定在桥墩上可监测桥墩的倾斜变化量。



一、主要技术特点

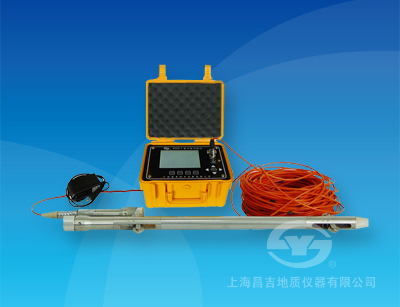

1、测斜仪由测斜探管、地面控制器、充电器、带深度标记的电缆组成。
2、采用室外现场由深度标记定点测量采集数据、室内分析处理成图的工作模式。
3、控制单元一次可记录60个监测钻孔的测量资料,测量资料由控制单元传输到计算机,再由计算机分析进行数据处理、资料整理及打印出图。
4、测量数据可靠,操作简便,适合各种室外环境,是目前基坑、边坡、地基位移监测的常用测量仪器。



二、主要技术指标
1、探管尺寸:        φ34㎜×800mm ;
2、加速度计传感器正交误差: ≤0.5°;
3、导轮间距:        500mm;
4、测角精度:        6mm/30m,分辨率 5″;
5、角度测量范围:    00~±300;
6、测量深度:        ≤ 100m;
7、存储容量:        60个孔数据;
8、工作温度:        地面仪器   -10℃~+50℃;
                     井下仪器    0℃~+50℃;
9、地面控制器尺寸:  240㎜×170㎜×150 mm;
10、供电电源:       内置可充电锂电池组,充满后工作时间大于8 小时(与使用方式有关)。
