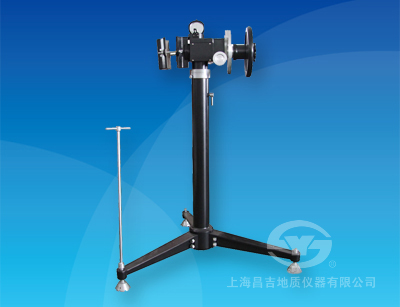

JJG-3型 测斜仪校验台

JJG-3型 测斜仪校验台

测量范围:0°~90°;
测量精度:1.8′;
角度盘刻度分度:1°;
分类:辅助系列

JJG-3型 测斜仪校验台产品介绍

JJG-3测斜仪校验台是根据中华人民共和**地质矿产行业标准DZ 0023《测斜仪校验台通用技术条件》所规定的要求设计制造的,是本公司JJG-2型测斜仪校验台的升级产品,顶角的测量精度大大提高,特别适用于顶角高精度测量的需求。
本仪器适用于对各类测斜仪器作地面校验和验收,以测定或检查测斜仪顶角和方位角的测量精度。
专业的公司生产专业的设备,顶角高精度校验的专用设备,全**独此一家!



一、主要技术特点
1、顶角的测量范围为 0°~90°,测量精度可达1.8′,是目前**内顶角测量精度**高的校验台。
2、具有顶角微调装置,可方便**地调整顶角的位置。
3、仪器的所有零件、紧固件、器件、部件等全部采用无磁材料制成。
4、仪器制作精良,技术先进,检测精度高,完全符合技术指标规定的要求。
5、夹持直径为Φ62㎜~Φ76㎜,使用专用夹块,可适用于各种直径的测斜仪器的校验。



二、主要技术指标和参数
1、顶角
(1)测量范围:        0°~90°;
(2) 测量精度:        1.8′;
(3) 角度盘刻度分度:  1°;
(4) 刻度误差:        不大于1.8′;
(5) 游标读数:        1.2′。
2、方位角
(1) 测量范围:        0°~360°;
(2)测量精度:        12′;
(3) 度盘刻度分度:    1°;
(4) 刻度误差:        不大于3′;
(5) 游标读数:        12′。
3、水准泡灵敏度:    30″∕2mm。
4、夹持直径:        校验台能夹持测斜仪的直径不大于Φ115毫米。
5、不垂直度误差:    校验台水平轴、垂直轴与夹具中心的不垂直度误差不超过12'。
6、外形:            直径1公尺、高1.18公尺。
