JTL-50FT 光纤陀螺测斜仪说明

JTL-50FT型光纤陀螺测斜仪是采用高精度光纤陀螺作为测量元件的新型测斜仪器,是针对磁性矿区及铁套管中测量钻孔斜度和方位及工具面角而专门设计的新型高精度数字钻孔测斜仪,用于磁性矿区及下了铁套管或定向孔的顶角和方位角及工具面角的高精度测量,同时准确地测量钻孔深度;广泛应用于冶金、工程、水文、油田、煤田、地质等钻孔测井领域。

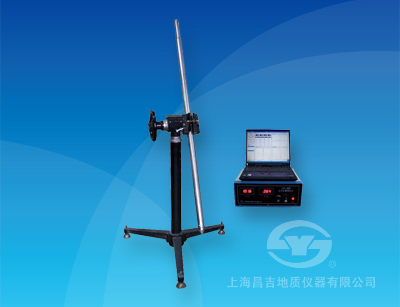

    仪器由地面控制箱、测斜探管、避震全流引鞋和笔记本电脑等组成,设计为便携式;配有专用软件可显示和打印钻孔测斜数据表、绘制钻孔平面、剖面、侧面投影图以及空间轨迹图。


一、主要技术指标和参数

1、测量范围:
     顶角:           0°~50°
     方位角:         0°~360°
     高边工具面角:   0°~360°
     方位工具面角:   0°~360°
2、测量精度:
     顶角测量误差:   ≤±0.2°
     方位角测量误差:  ≤±2° (顶角3°~50°)
                      ≤±3° (顶角1°~3°)

     高边工具面角:   ≤±1° (顶角3°~90°)

     方位工具面角:   ≤±2° (顶角0°~50°)
3、测量深度:        1500米 (温度< 60℃)
4、耐压:            25MPa
5、测量方式:        定点测量
6、电源:            单相交流220V±10%/50HZ
7、整机功耗:        约75W
8、环境温度:        -10℃~55℃
9、仪器使用电缆:     四芯电缆(内阻 < 85Ω/100m)
10、外形尺寸及重量:
      井下测量探管: Φ54mm×1680 mm (可订制Φ50mm×1680 mm)
      地面控制箱:   370mm×160mm×290 mm / 6kg。



三、基本工作原理和特点
1、光纤陀螺是一种利用光学SAGNAC效应来实现角速率测量的先进元件,主要应用在导弹导航与制导、舰艇导航与姿态控制、定位定向系统。与常规机电陀螺相比具有全固态结构、启动时间短、动态范围大、可靠性高、寿命长的特点。
2、本仪器采用高精度的光纤陀螺作为方位角测量元件,体积小、寿命长、
抗冲击和振动、零点漂移小。是磁性矿地区和铁套管的钻孔中测量方位角**理想的定向传感器,即避免了动力调谐陀螺的缺点又完善了动力调谐陀螺的优点。
3、本仪器采用高精度的双轴倾角传感器作为顶角的测量器件,经24位AD采样、数据处理后得到顶角数据。
4、优化的工具面角测量方法,可以在磁性及非磁性矿区中准确的测量方位工具面角和高边工具面角。
5、应用**优化数字信号处理进行测量系统的优化,准确测量顶角和方位角,使测量结果达到高精度的要求;应用动态补偿技术消除陀螺仪的零点漂移,实现零漂移高精度测量。
6、应用现代数字通信长线传输技术,实现长电缆数字信号可靠传输,提高了仪器的抗干扰能力。
7、不需要地面定向,可以随时测量钻孔的真北方位角,省时省力,保证测量精度。
8、由地面控制箱顶角、方位、工具面角和深度信号混合后传**计算机。
9、计算机地面数据处理、显示、保存并实时画出平面投影,可打印三维轨迹图。
